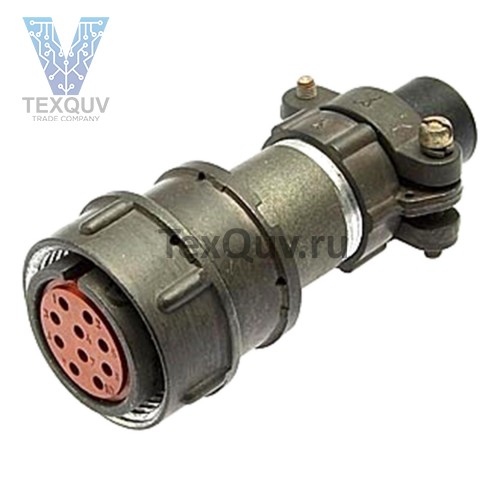

2РМД24КПН10Г5В1

Соединитель 2РМД24КПН10Г5В1 цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.

Соединители 2РМД состоят из двух частей - вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.

Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.

Покрытие контактов - золото или серебро.

Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.

Соединители 2РМД предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.126ТУ, АШДК.434410.062ТУ.

Структура условного обозначения:

2РМД24КПН10Г5В1

2РМД - тип соединителя;

24 - условный размер корпуса;

К - вид корпуса: К - кабельный, Б - блочный (приборный);

П - вид патрубка: П - прямой, У - угловой;

Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;

10 - количество контактов;

Г - часть соединителя: Ш - вилка; Г - розетка;

5 - обозначение сочетания контактов;

В - покрытие контактов: А - золото, В - серебро;

1 - теплостойкость 1 - 100°С; 2 - 200°С;

Л - левая розетка (только для проходных вилок).
