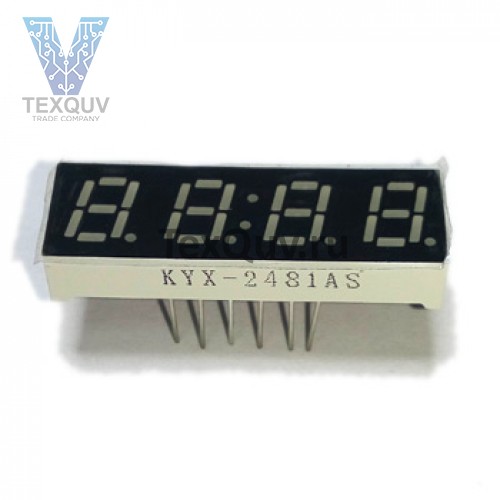

2481AS светодиодный индикатор

Так как семисегментный индикатор – это комбинированный электронный прибор, то изображение его на схемах мало отличается от его внешнего вида.

Стоит только обратить внимание на то, что каждому выводу соответствует конкретный знакосегмент, к которому он подключен. Также имеется один или несколько выводов общего катода или анода – в зависимости от модели прибора.

Особенности семисегментных индикаторов.

Несмотря на кажущуюся простоту этой детали и у неё есть особенности.

Во-первых, светодиодные семисегментные индикаторы бывают с общим анодом и с общим катодом. Данную особенность следует учитывать при его покупке для самодельной конструкции или прибора.
