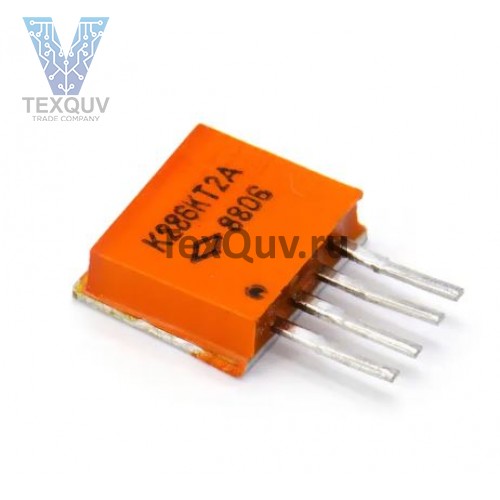

Микросхема К286КТ2А

К286КТ2А — это мощная одноканальная микросхема-ключ, предназначенная для коммутации нагрузок постоянного тока в промышленной и специальной аппаратуре. Её ключевое отличие от операционных усилителей (вроде К140УД7) заключается в функции: она не усиливает сигнал, а работает как высокоскоростной электронный выключатель с малым сопротивлением во включенном состоянии. Основная сфера исторического применения — управление сильноточными цепями, например, электромагнитами в печатающих устройствах и приводах промышленного оборудования.

Основные технические характеристики (ТТХ)

Параметр Значение / Описание

Тип Одноканальный токовый ключ со встроенным драйвером

Напряжение коммутации Рабочее: до 30 В; Предельное: до 60 В

Ток коммутации Постоянный: до 3 А; Импульсный (кратковременно): до 5 А

Сопротивление открытого ключа Типовое: 0.25 — 0.3 Ом; Максимальное: 0.6 Ом

Быстродействие Время включения: ~200 нс; Время переключения: ~1.5 мкс

Логика управления Высокий уровень (включено): ≥ 3.7 В; Низкий уровень (выключено): ≤ 0.4 В

Температурный диапазон -60°C до +85°C
