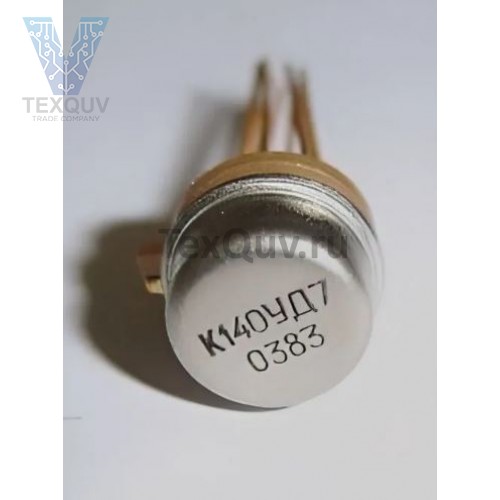

Микросхема К140УД7 Au Корпус типа 301.8-2

Микросхема К140УД7 представляет собой операционный усилитель (ОУ) средней точности, выполненный по биполярной технологии. Она была разработана и широко применялась в аналоговой радиоэлектронной аппаратуре, производившейся в СССР и странах Восточного блока. Главной её особенностью является наличие встроенной частотной коррекции и защиты от короткого замыкания в выходном каскаде, что упрощает создание устойчивых схем.

Ключевые технические характеристики:

Зарубежный аналог: Является полным отечественным функциональным аналогом широко известной микросхемы μA741 (также LM741, NE741).

Напряжение питания: Стандартное напряжение питания составляет ±15 В (с допуском ±10%). Допустимый диапазон питающих напряжений — от ±5 В до ±17 В.

Коэффициент усиления: Коэффициент усиления по напряжению без обратной связи (Ku) составляет не менее 30 000.

Входные параметры: Напряжение смещения нуля — не более 9 мВ. Входной ток — не более 400 нА.

Быстродействие: Скорость нарастания выходного напряжения — не менее 0.3 В/микросекунду. Частота единичного усиления — от 0.8 МГц.

Корпус: Выпускалась в круглом металлостеклянном корпусе типа 301.8-2 с 8 выводами, а также в пластмассовом корпусе типа 201.14-1 с 14 выводами.
