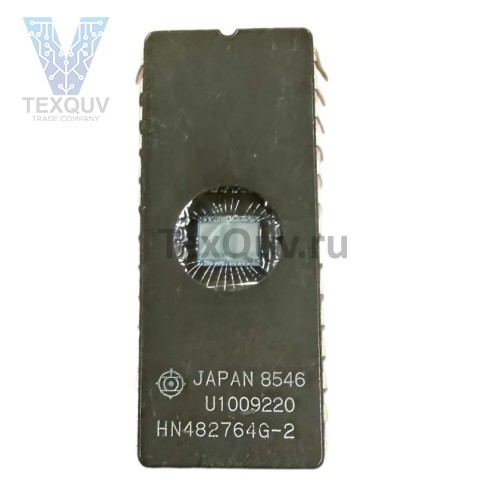

Микросхема HN482764G-2 Japan
Описание
HN482764G-2 Japan — Микросхема ПЗУ с УФ-стиранием (EPROM), 64 Кбит (8Кх8), 150 нс. Быстрая. Керамический DIP-28.
Краткое описание:
Скоростная и надежная микросхема стираемого программируемого ПЗУ (EPROM) японского производства (Hitachi). Объем памяти 64 Килобита с организацией 8К х 8 бит. Время доступа — 150 нс, что делает её самой быстрой в линейке HN482764G, подходящей для высокопроизводительных систем конца 1980-х — начала 1990-х годов. Корпус — керамический DIP-28 с кварцевым окном.
Основные технические характеристики:
Тип памяти: EPROM (Ultraviolet Erasable Programmable Read-Only Memory).
Объем и организация: 64 Кбит (8192 x 8 бит).
Скорость доступа: 150 наносекунд (суффикс -2).
Напряжение питания (Vcc): +5 В ±5%.
Напряжение программирования (Vpp): +12.5 В (стандартный алгоритм для 2764).
Тип корпуса: Керамический DIP-28 с прозрачным кварцевым окном.
Температурный диапазон: Коммерческий (0°C до +70°C).
Производитель: Hitachi (маркировка HN), Япония.
Ключевые особенности:
Высокая скорость: Время доступа 150 нс позволяет работать с более быстрыми процессорами без введения штатных циклов ожидания (WAIT states), что критично для производительных систем и некоторых графических адаптеров.
Качественное исполнение: Керамический корпус обеспечивает лучшую защиту от окружающей среды и повышенную стойкость по сравнению с пластиковыми аналогами.
УФ-стирание: Стирается под воздействием ультрафиолетового излучения с длиной волны 253.7 нм (требуется УФ-лампа и время экспозиции около 20-30 минут).
Типичное применение: Хранение BIOS, firmware, игровых и системных прошивок, где важна скорость считывания.
Сфера применения:
Ремонт и апгрейд быстрых ретро-компьютеров на базе процессоров 286, 386 и некоторых ускоренных моделей XT.
Аркадные автоматы и игровые платформы с повышенными требованиями к скорости доступа к видеопамяти или коду.
Промышленные контроллеры и телекоммуникационное оборудование, где использовались скоростные ПЗУ.
Замена более медленных чипов (200 нс, 250 нс) для повышения общей отзывчивости системы.
Совместимость и аналоги:
Полный аналог: Совместима по выводам (pin-to-pin) и алгоритму программирования со всей стандартной серией 2764 (Intel 2764, AMD AM2764, TMS2764).
По скорости: Является предпочтительной заменой для более медленных версий (-3, -4). Обратная замена (установка более медленной микросхемы в слот, рассчитанный на 150 нс) может привести к нестабильной работе.
Программирование: Требуется программатор, поддерживающий чипы 27xx и алгоритм с Vpp = +12.5 В.
Важные примечания для покупателя:
Проверка совместимости: Убедитесь, что ваша материнская плата или устройство поддерживают столь быстрое ПЗУ. В очень старых системах это не требуется, но и не навредит.
Программирование: Микросхема поставляется чистой (все ячейки содержат FFh). Для использования необходима запись (программирование) нужных данных специальным устройством.
Защита от света: После программирования окно необходимо заклеить непрозрачной (металлизированной) наклейкой. Прямой солнечный свет или свет мощных ламп может со временем повредить данные.
Обращение: Керамический корпус прочен, но хрупок при точечных ударах. Будьте осторожны при установке в панельку.
Полярность и питание: При установке в устройство соблюдайте правильную ориентацию (ключ на корпусе). Вывод Vpp (28) в режиме чтения должен быть подключен к +5В.
