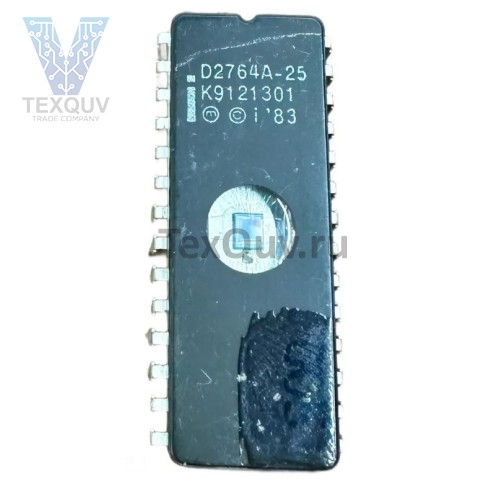

Микросхема D2764A-25 Korea

D2764A-25 Korea — Микросхема ПЗУ с УФ-стиранием (EPROM), 64 Кбит (8Кх8), 250 нс. Производство Korea.

Краткое описание:
Микросхема стираемого программируемого постоянного запоминающего устройства (EPROM). Имеет объем 64 Килобита, организована в структуре 8192 x 8 бит. Время доступа составляет 250 наносекунд (обозначение -25). Произведена в Корее. Оснащена прозрачным окном для стирания ультрафиолетовым излучением. Используется для хранения программного кода в различной электронной аппаратуре.

Основные технические характеристики:

• Тип памяти: EPROM (Erasable Programmable Read-Only Memory).

• Объем: 64 Кбит.

• Организация: 8K x 8 бит.

• Время доступа: 250 нс.

• Напряжение питания (Vcc): +5 В ±5%.

• Напряжение программирования (Vpp): +12.5 В.

• Тип корпуса: DIP-28 (Dual In-line Package) с кварцевым окном для УФ-стирания.

• Температурный диапазон: Коммерческий (0°C до +70°C).

• Состояние: Новый, незапрограммированный. Окно закрыто защитной светонепроницаемой наклейкой.

Ключевые особенности:

• Ультрафиолетовое стирание: Для полного очищения памяти требуется облучение УФ-лампой (длина волны 253.7 нм) в течение 20-30 минут.

• Однократное программирование: Запись данных осуществляется с помощью специального программатора, подающего импульсы высокого напряжения (Vpp).

• Маркировка "A": Указывает на усовершенствованную или вторую ревизию микросхемы, часто с улучшенными характеристиками или алгоритмом программирования.

Сфера применения:

• Ретро-компьютеры: Замена или восстановление BIOS, firmware в компьютерах IBM PC/XT/AT, клонах и других платформах 80-х годов.

• Игровые системы: Картриджи игровых приставок (NES, Sega Master System) и аркадных автоматов.

• Промышленное оборудование: Контроллеры станков с ЧПУ, измерительные приборы, устройства связи.

• Разработка и ремонт: Для любителей и инженеров, работающих с устаревшей, но функциональной элементной базой.

Совместимость и аналоги:

• Функциональный аналог: Прямая замена для микросхем стандарта 2764 (например, Intel 2764, AMD AM2764, TI TMS2764, Hitachi HN482764G).

• По скорости: Микросхема на 250 нс (-25) является распространенным стандартом. Совместима с системами, рассчитанными на такое же или более низкое быстродействие.

• Программирование: Требуется программатор, поддерживающий алгоритм для 2764A (обычно с Vpp=12.5V).

Важные примечания:

1. Обязательное программирование: Микросхема поставляется пустой. Для работы её необходимо запрограммировать нужными данными.

2. Защита от света: После программирования необходимо закрыть кварцевое окно непрозрачной наклейкой. Воздействие солнечного или яркого искусственного света может привести к повреждению данных.

3. Обращение: Чувствительна к статическому электричеству (ESD). Рекомендуется заземление при работе.

4. Напряжения: В режиме чтения в устройстве вывод программирования Vpp (28) должен быть соединен с Vcc (+5В).

5. Происхождение: Маркировка "Korea" указывает на страну производства, но не всегда на конкретного производителя. Микросхемы с маркировкой "D" часто ассоциируются с брендами типа Intel.
