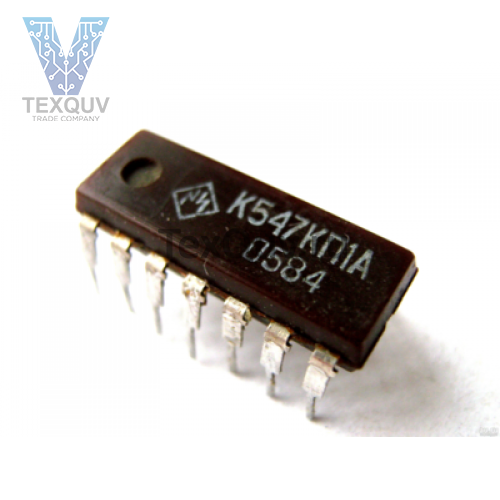

КП547КП1 Микросхема

К547КП1 предназначена для переключения аналоговых сигналов, микросхема содержит 4-е одинаковых МОП-транзистора с индуцированным каналом р-типа, которые образуют 4-е ключа. Ключи имеют большое сопротивление в закрытом состоянии. Для того чтобы открыть ключи необходимо подать отрицательное напряжение на затворы ключей (не менее 3В), для закрывания ключей необходимо подать положительное напряжение. К547КП1 подразделяют на 4-е группы А..Г, которые отличаются максимально допустимым напряжением между стоком (истоком) и подложкой.

Микросхема К547КП1 имеет следующие технические характеристики:

• Пороговое напряжение, В — 3… — 6

• Динамическое сопротивление в открытом состоянии, Ом, не более 100

• Ток утечки при предельно допустимых напряжениях, нА, не более 50

• Ток утечки закрытого ключа, нА, не более 50
• Коэффициент неидентичности динамических сопротивлений сток-исток 50 транзисторов (для группы Г) дБ не более 3


Предельно допустимые режимы эксплуатаци

Напряжение между затвором и подложкой, В, не более 40

Напряжение между стоком (истоком) и подложкой, В, не более

для группы А … 30
для группы Б … 25
для группы В … 15
для группы Г … 15

Наибольший коммутируемый ток, мА 20

Рассеиваемая мощность (в диапазоне температур — 25 +25 °С), мВт, не более . . . 500

Диапазон рабочих температур, °С . — 25 + 70
