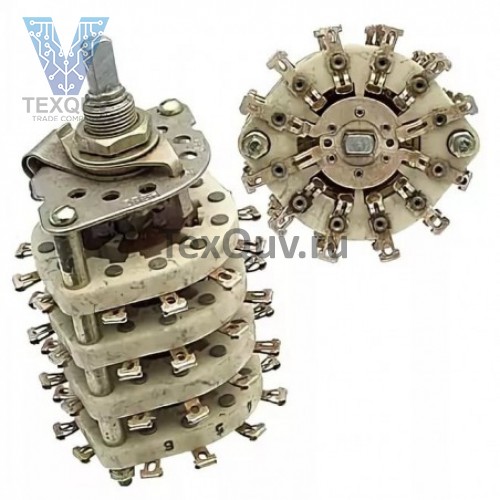

ПГК-5П8Н-8А

Переключатели галетные поворотные с керамическими и гетинаксовыми платами предназначены для работы в высокочастотных и низкочастотных цепях постоянного и переменного токов в радиоэлектронной аппаратуре.

Система обозначений переключателей ПГГ,ПГК:

ПГГ - переключатель галетный гетинаксовый (для умеренного и холодного климата)

ПГК - переключатель галетный керамический (всеклиматическое исполнение),

2П...11П - число рабочих положений,

2Н...20Н - число направлений,

4(6,8,13,15) - расстояние между платами (галетами) в мм, если нет - значит плата одна,

если есть "А" или "К" - тип вала ВС-3 (с прямой лыской),

если нет "А" или "К" - тип вала ВС-1 (с конической лыской),

Ш - широкий переключающий контакт (обеспечивает плавное переключение с контакта на контакт).

Обозначение вала буквой "К" или "А" зависит от предприятия-изготовителя, в зависимости от исполнения переключатели могут иметь от 1 до 5 плат.
