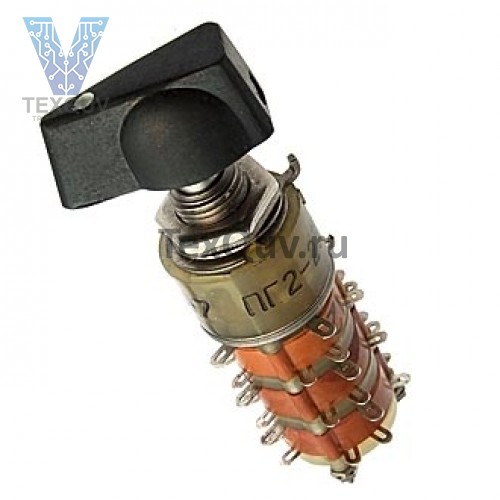

ПГ2-23-2П12Н(2010г)

Переключатели галетные малогабаритные ПГ2-23-2П12НВ предназначены для коммутации электрических цепей переменного и постоянного тока.

Переключатели изготавливают двух вариантов в зависимости от вида ручки.

Выполняются с вращательным приводом на 2-11 фиксированных положений и числом плат от 1 до 4.

Контактная система ножевого типа имеет выводы, позволяющие присоединять монтажные провода пайкой.

Переключатели соответствуют техническим условиям АУБК.642110.004 ТУ.

Условия эксплуатации:

Температура окружающей среды от -60 до +85° С.

Относительная влажность до 98% при температуре +35° С.

Атмосферное давление от 0,66 до 106,6 кПа.

Обозначение переключателей:

Пример обозначения: ПГ2-23-2П12НВР, ПГ2-23-2П12НВК.

ПГ2 - переключатель галетный второй разработки;

1...24 - вариант исполнения;

2П...12П - число рабочих положений;

1Н...16Н - число направлений;

В - всеклиматическое исполнение;

Р (круглая) или К (клювик) - вид ручки.
