АРТИКУЛ: 0014555
П2КН-3В
Нет в наличии
Цена по запросу
Цена с учетом НДС
Быстрая доставка
Описание

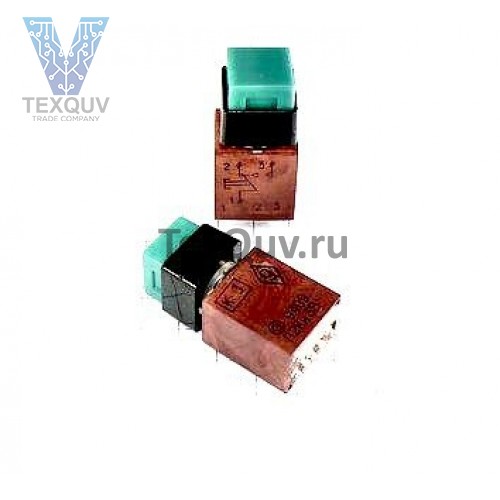

П2КН-3В
Кнопочные переключатели П2КН-3В предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
Климатическое исполнение В.
Технические условия:
- АУБК.642130.016 ТУ – изделия с приемкой «ОТК»
- ОЮ0.360.049 ТУ – изделия с приемкой «ВП»
Переключатели изготавливают с кнопками четырех цветов:
- желтый (наличие цифры «1» до дефиса в обозначении);
- синий (наличие цифры «2» до дефиса в обозначении);
- зеленый (наличие цифры «3» до дефиса в обозначении);
- красный (наличие цифры «4» до дефиса в обозначении).
Структура условного обозначения:
Переключатель П2КН-3В, где
- П2Кн – обозначение типа кнопочного переключателя;
- цифра 3 – вариант цвета кнопки (светового поля) переключателя (1, 2, 3 или 4);
- буква В – климатическое исполнение В.
Кнопочные переключатели П2КН-3В предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
Климатическое исполнение В.
Технические условия:
- АУБК.642130.016 ТУ – изделия с приемкой «ОТК»
- ОЮ0.360.049 ТУ – изделия с приемкой «ВП»
Переключатели изготавливают с кнопками четырех цветов:
- желтый (наличие цифры «1» до дефиса в обозначении);
- синий (наличие цифры «2» до дефиса в обозначении);
- зеленый (наличие цифры «3» до дефиса в обозначении);
- красный (наличие цифры «4» до дефиса в обозначении).
Структура условного обозначения:
Переключатель П2КН-3В, где
- П2Кн – обозначение типа кнопочного переключателя;
- цифра 3 – вариант цвета кнопки (светового поля) переключателя (1, 2, 3 или 4);
- буква В – климатическое исполнение В.
| Основные технические и эксплуатационные характеристики переключателей кнопочных П2Кн: | |
|---|---|
| Сопротивление электрического контакта, не более, Ом | 0,05 |
| Электрическая прочность изоляции, В | 750 |
| Сопротивление изоляции, МОм, не менее | 1000 |
| Рабочий ход приводного элемента, мм: | 2,5…5,0 |
| Рабочая температура окружающей среды, °C | |
| - для приемки «1» | от -45 до +55 |
| - для приемки «5» | от -60 до +85 |
| Срок сохраняемости изделий, лет: | 15 |
| Масса, г | 40 |
| Электрические режимы коммутации переключателей кнопочных П2Кн: | ||||||||
|---|---|---|---|---|---|---|---|---|
| Типономинал кнопки | Род тока | Вид нагрузки | Напряжение, В | Ток, А | Максимальная коммутируемая мощность, Вт (ВхА) | Количество циклов переключений в НКУ | ||
| не менее | не более | не менее | не более | |||||
| П2Кн | постоянный | активная | 0,1 | 36 | 1х10-5 | 0,25 | 9 | 25000 |
| постоянный | активная | 0,1 | 36 | 0,1 | 0,5 | 18 | 20000 | |
| постоянный | индуктивная | 0,1 | 36 | 1х10-5 | 0,25 | 9 | 20000 | |
| постоянный | индуктивная | 0,1 | 36 | 0,1 | 0,5 | 18 | 15000 | |
| переменный | активная | 0,1 | 250 | 1х10-5 | 0,25 | 62,5 | 20000 | |
| переменный | индуктивная | 0,1 | 250 | 1х10-5 | 0,25 | 31,2 | 10000 | |
