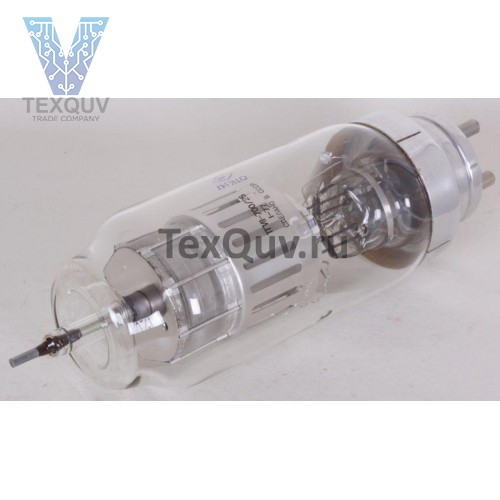

ТГИ1-700/25

Импульсный модуляторный тиратрон ТГИ1-700/25 предназначен для коммутации в схеме линейного модулятора.

Выпускается в стеклянном оформлении.

Цоколь специальный, 4-штырьковый.

Баллон наполнен водородом.

Катод оксидный, косвенного накала.

Время разогрева 7 мин.

Работает в любом положении.

Температура окружающей среды от -60 до +90° С.

Охлаждение естественное.

Срок службы - не менее 400 ч.

Вес - не более 2,5 кг.

Номинальные электрические данные ТГИ1-700/25:

Напряжение накала, В ...... 6,3

Ток накала, А ...... 20

Амплитуда прямого и обратного напряжения на аноде, кВ ...... 25

Ток в цепи анода в импульсе, А ...... 700

Выходная мощность в импульсе, кВт ...... 8700

Средняя выходная мощность, кВт ...... 12,5

Напряжение на сетке, В ...... не менее 700

Ток в цепи сетки в импульсе, А ...... 3-8

Длительность импульса, мксек ...... 2,8

Периодическая нестабильность зажигания при напряжении на аноде 10 кВ, мксек ...... не более 0,03

Падение напряжения на тиратроне в импульсе, В ...... не более 200

Колебание времени запаздывания тока в цепи анода в импульсе по отношению к импульсу напряжения на сетке при строго постоянных параметрах поджигающего импульса, мксек ...... не более 0,4
