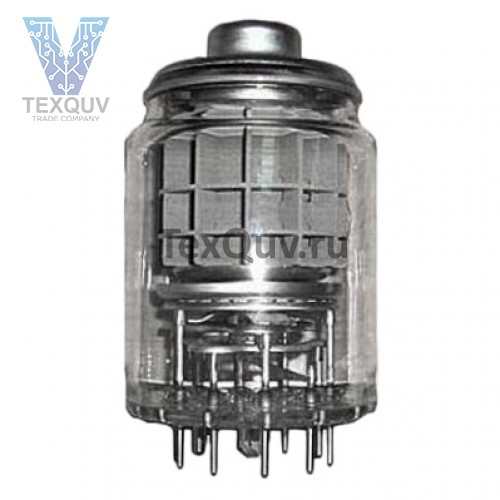

Генераторный тетрод ГУ-72 предназначен для работы в режиме однополосного усиления мощности в диапазоне частот до 10 МГц.

Катод - оксидный косвенного накала.

Исполнение - металлостеклянное.

Расположение штырьков РШ26.

Долговечность - не менее 1000 ч.

Масса - не более 320 г.

Основные технические параметры ГУ-72:

при Uн=26 В, Uа=300 В, Uс2=250 В, Iа=270 мА

Ток накала: 0,95 ± 0,1 А

Ток 2-й сетки:не более 40 мА

Крутизна характеристики: 19 ± 4 мА/В

Коэффициент усиления 1-й сетки относительно 2-й сетки: 9,5 ± 2,5

Напряжение запирания сетки отрицательное:не более 220

Время готовности: не менее 2 мин

Колебательная мощность: не менее 70 Вт

Междуэлектродные емкости, пФ:

- входная: не более 37

- выходная: 7,5 ± 2,5

- проходная:не более 0,1
