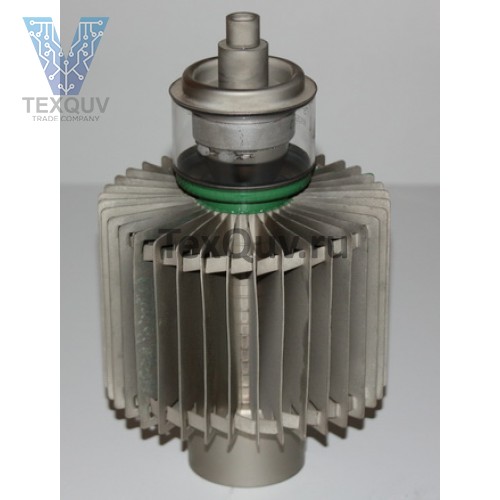

ГУ-56

Генераторный триод ГУ-56 предназначен для генерирования колебаний и усиления мощности в стационарных промышленных генераторах для высокочастотного нагрева и других радиотехнических устройствах на частотах до 45 МГц.

Оформление - металлостеклянное с кольцевыми выводами сетки и катода.

Катод - вольфрамовый торированный карбидированный прямого накала.

Рабочее положение - вертикальное, анодом вниз.

Охлаждение - принудительное воздушное.

Масса не более 4 кг.

Основные технические параметры ГУ-56 при Uн=6,3 В, Uа=300 В, Iа=100 мА

Ток накала 24 ± 2,5 А

Ток анода (при Uc=200 В) не менее 1,5 А

Ток анода (при Uа=3 кВ, Uc1=0) не менее 0,8 А

Крутизна характеристики (при Iа=1,5 и 1 А) 8 ± 2 мА/В

Коэффициент усиления (при Uа=0,3 и 1 кВ и Iа=1 А) 15 ± 4

Напряжение запирания отрицательное (при Uа=3 кВ) не более 150 В

Колебательная мощность на частоте 40 МГц в режиме самовозбуждения не менее 1 кВт

Междуэлектродные емкости, пФ:

• входная не более 30
• выходная не более 0,8

• проходная не более 20

Долговечность не менее 1000 ч
