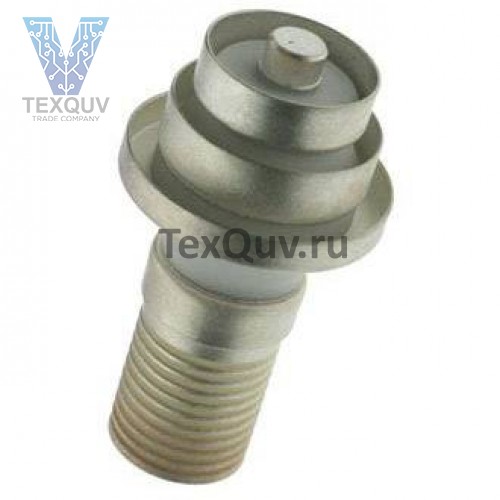

ГС-15Б

Металлокерамический генераторный тетрод.

Предназначен для генерирования и усиления колебаний высо­кой частоты в непрерывном режиме в схемах с общей сеткой.

Долговечность - не менее 2000 ч.

Срок сохраняемости: 12 лет.

Масса не более - 140 г.

Основные параметры ГC-15Б при Uн=6,3 В, Uа=900 В, Uс2=250 В, Iа=0,2 А

Ток накала 2,28 А

Ток 1-й сетки обратный не более 20 мкА

Напряжение 1-й сетки в рабочей точке отрицательное 10 В

Крутизна характеристики (при Uс=1 В)не менее 9 мА/В

Колебательная мощность в режиме усиления (Uа=1,5 кВ, Uс2=300 В, l=30см)не менее 160 Вт

Междуэлектродные емкости, пФ:

• 1-я сетка - катод 8
• 2-я сетка - анод 1,8
