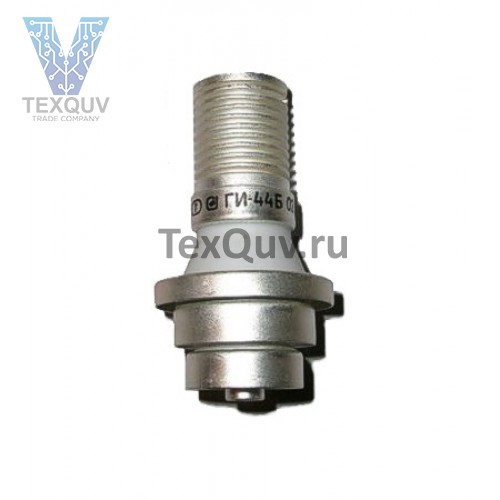

ГИ-44Б

Импульсный генераторный тетрод ГИ-44Б для генерирования и усиления колебаний в импульсных режимах с малой скважностью при манипуляции по второй сетке в радиотехнических устройствах специального назначения.

Оформление - титанокерамическое.

Охлаждение - принудительное, воздушное.

Основные параметры при Uн=6,3 В, Uа=0,25 кВ, Iа=30 мА

Ток накала 0,95 ± 0,06 А

Ток эмиссии в импульсе (при Uа=Uс=100 В)³ 2 А

Ток сетки обратный 2 мкА

Крутизна характеристики24 ± 6 мА/В

Напряжение сетки в рабочей точке отрицательное 2,5 (+2; -1,5) В

Колебательная мощность в импульсе (при Uа=2,8 кВ, Iа=2,5 А, t=1 мкс, l=7,5см и скважности 1000) 900 Вт

Колебательная мощность в импульсе (при Uн=6 В)³ 700 Вт

Междуэлектродные емкости, пФ:

• входная 4,5 ± 1
• выходная 2 (+0,3; -0,4)
• проходная  0,08

Долговечность 250 ч

Критерий долговечности: колебательная мощность 700 Вт
