6Ж7 пентод

6Ж7 пентод

Пентод 6Ж7 предназначен для усиления напряжения ВЧ.
Применяется для усиления напряжения ВЧ в супергетеродинных приемниках в каскадах УПЧ с нерегулируемым усилением, как отдельный гетеродин в триодном включении, в предварительных УНЧ и в измерительной аппаратуре.

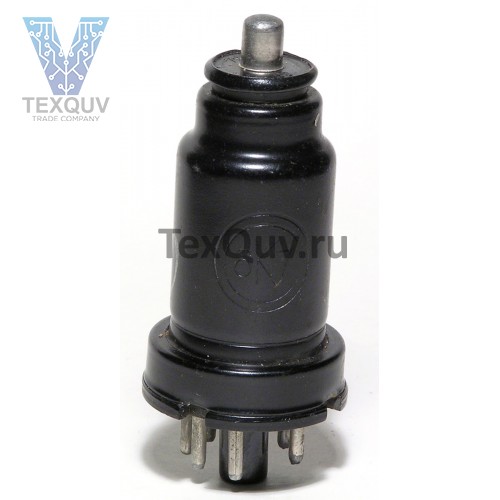

Выпускается в металлическом оформлении.

Номинальные электрические данные
Напряжение накала, В …… 6,3
Напряжение на аноде, В …… 250
Напряжение на второй сетке, В …… 100
Напряжение на третьей сетке, В …… 0
Ток накала, мА …… 300 ±25
Ток в цепи анода, мА …… 2,1 ±0,8
Ток в цепи второй сетки, мА …… 0,6 ±0,4
Крутизна характеристики, мА/В …… 1,22 ±0,4
Внутреннее сопротивление, мОм …… 1,2

Наибольшее напряжение накала, В …… 6,9
Наименьшее напряжение накала, В …… 5,7
Наибольшее напряжение на аноде, В …… 330
Наибольшее напряжение па второй сетке, В …… 140
Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,8
Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,11
Наибольшее постоянное напряжение между катодом и подогревателем, В …… 100
Наибольший ток утечки между катодом и подогревателем, мкА …… 20
