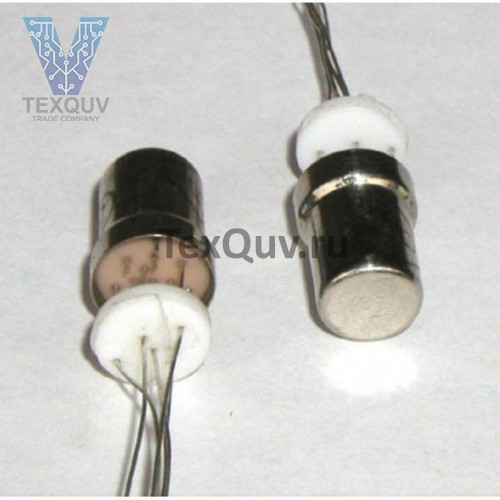

6С63Н

6С63Н

Низковольтный экономичный металлокерамический триод.

Предназначен для использования в универсальной радиоэлектронной аппаратуре.

Расположение штырьков РШ39.

Долговечность не менее 3000 ч.

Масса не более 3г.

Основные технические характеристики 6С63Н:

Номинальные электрические данные:

• Напряжение накала, В ...... 6,3 ±0,7

• Ток накала, мА ...... 130 ±20

• Напряжение на аноде, В ...... 27

• Ток в цепи анода, мА ...... 7 ±2

• Крутизна характеристики, мА/В ...... 8

• Коэффициент усиления ...... 15 ±5

Предельно допустимые электрические величины:

• Наибольшее напряжение на аноде, В ....... 100

• Наибольшее напряжение на аноде при запертой лампе, В ....... 300

• Наибольший ток в цепи катода, мА ...... 15

• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,2

• Наибольшее напряжение катод-подогреватель, В ..... 100

• Наибольшее сопротивление в цепи сетки, Мом ...... 5
