6П1П

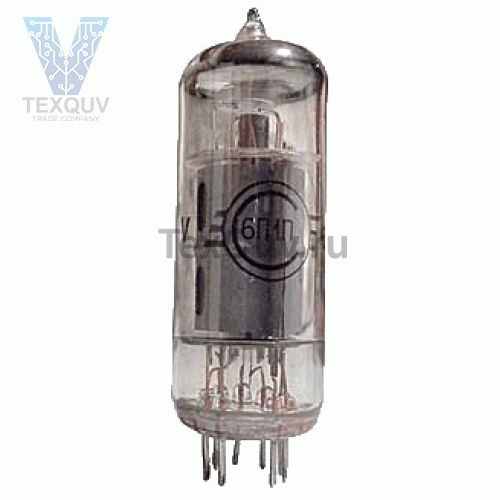

Пальчиковый лучевой тетрод 6П1П с пентодной характеристикой предназначен для использования в оконечных каскадах радиоприемников и усилителей низкой частоты. Он выполнен с девятиштырьковой ножкой. Размеры 6П1П несколько больше, чем у других пальчиковых ламп, что необходимо для обеспечения теплоотвода мощности, рассеиваемой на ее аноде и экранной сетке. По своим электрическим параметрам и характеристикам эта лампа весьма близка к лучевому тетроду 6П6С.

Для лампы 6П1П установлены следующие значения:

U_н макс = 7,0 В, U _н мин = 5,7 В, U_а макс = 250 В, U_{с2 макс} = 250 В, U_{кн макс} = ± 100 В, I_{к макс} = 70 мА, Р_{а макс} = 12 Вт, Р_{с2 макс} = 2,5 Вт, R_c1 макс = 0,5 МОм. При этом предполагается, что напряжения источников питания стабилизированы.
