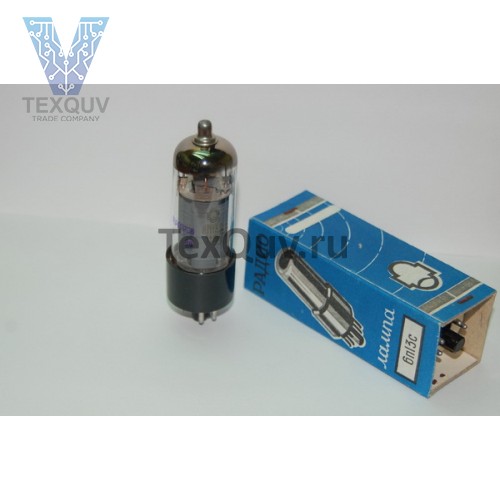

6П13С Радиолампы

Выходной лучевой тетрод.
Предназначен для работы в качестве генератора с независимым возбуждением в схемах строчной развертки телевизионных приемников.
Долговечность не менее 1500 ч.
Масса не более 45 г.

Основные технические характеристики 6П13С:

Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 1,3 ± 0,15 А
Напряжение анода номинальное (постоянное) ...... 200 В
Напряжение анода предельное (постоянное) ...... 450 В
Ток анода ...... 58 ± 26 мА
Ток катода предельный (амплитуда импульса) ...... 0,4 А
Напряжение сетки первой (постоянное) ...... -19 В
Напряжение сетки первой предельное (амплитуда импульса) ...... -150 В
Обратный ток сетки первой ...... не более 2 мкА
Напряжение сетки второй номинальное (постоянное) ...... 200 В
Ток сетки второй ...... не более 8 мА
Мощность, рассеиваемая анодом, предельная ...... 14 Вт
Мощность, рассеиваемая сеткой первой, предельная ...... 0,2 Вт
Напряжение между катодом в подогревателем предельное (постоянное) ...... 100 В
Крутизна характеристики ...... 9,5 ± 3 мА/В
Внутреннее сопротивление ...... около 25 кОм
Частота строчной развертки наименьшая ...... 12 кГц
Емкость входная ...... 20 пФ
Емкость выходная ...... 7,5 пФ
Емкость проходная ...... не более 0,9 пФ
Оформление ...... стеклянное с октальным цоколем.
