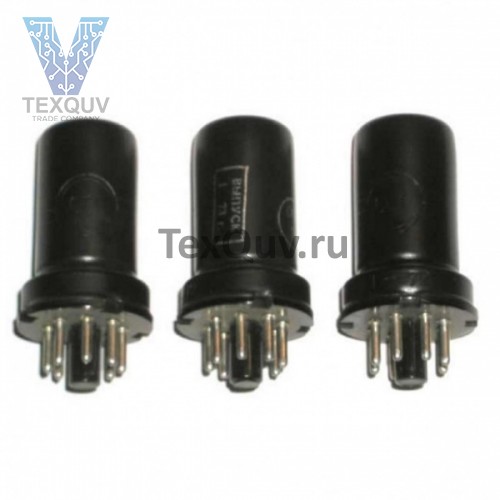

6Г1

Двойной диод-триод 6Г1 предназначен для детектирования н усиления напряжения низкой частоты. Катод оксидный косвенного накала. Работает в любом положении. Выпускается в металлическом оформлении. Срок службы не менее 500 час. Цоколь октальный с ключом. Штырьков 8.

Междуэлектродные емкости, пф

Входная 3,6. Выходная 2,8. Проходная 2,4.

Номинальные электрические данные

Напряжение накала, в............6,3

Напряжение на аноде триода, в ........ 250

Напряжение смещения на управляющей сетке, в .... —9

Ток накала, ма ............. . 300

Ток в цепи анода триода, ма ..........9,5

Крутизна характеристики триода, ма/в......1,9

Крутизна характеристики при напряжении накала 5,7 в, ма/в .... 1,25

Ток анода каждого диода при напряжении на аноде диода 10 в и напряжении на остальных электродах, равных нулю, мка...............1,0

Коэффициент усиления............16

Предельно допустимые электрические величины

Наибольшее напряжение накала, в........7

Наименьшее напряжение накала, в........5,7

Наибольшее напряжение на аноде триода, в.....275

Наибольшее среднее значение выпрямленного тока каждого диода, ма ..... 1,0

Наибольшая мощность, рассеиваемая на аноде триода, вт ....  2,75

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток утечки между катодом и подогревателем, мка................. 20
