АРТИКУЛ: 0001008

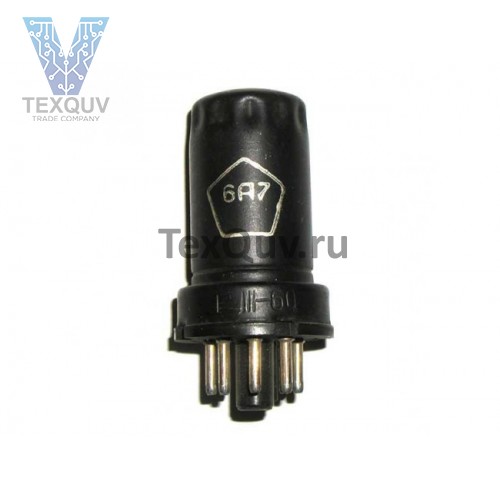

6А7 Гептоды Радиолампы

Нет в наличии

250.00 ₽

Цена с учетом НДС

Кол-во

Быстрая доставка

Описание

Гептод-преобразователь 6А7 предназначен для преобразования частоты.

Применяется в супергетеродинных приемниках и измерительной аппаратуре сетевого питания.

а - основные размеры, в - схематическое изображение, 1 - баллон и пятая сетка, 2 и 7 - подогреватель (накал), 3 - анод, 4 - вторая и четвертая сетки (экранирующие), 5 - пятая сетка (гетеродинная), 6 - катод, 8 - третья сетка (сигнальная).

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в металлическом оформлении.

Срок службы не менее 500ч.

Цоколь октальный с ключом. Штырьков 8.

ГОСТ - 8086-56

Междуэлектродные емкости 6А7, пФ

Входная на сигнальной сетке	9,5±1,9
Выходная на гетеродинной сетке	7
Выходная	12±3,6
Проходная	не более 0,13

Номинальные электрические данные 6А7

Напряжение накала, В	6,3
Напряжение на аноде, В	250
Напряжение на второй и четвертой сетках, В	100
Напряжение на третьей сетке, В	0
Ток накала, мА	300±25
Ток в цепи анода^*, мА	35±1
Ток в цепи второй и четвертой сеток^*, мА	9±2,5
Ток в цепи первой сетки^*, мА	0,51±0,13
Крутизна преобразования^*, мА/В	0,45±0,15
Крутизна преобразования при напряжении на третьей сетке минус 35В^*, мА/В	от 0,5 до 2,5
Крутизна характеристики гетеродина^**,мА/В	4,7±1,2
Ток эмиссии катода, мА	не менее 70

* В динамическом режиме. Гетеродинная часть работает в трехточечной схеме с сопротивлением в цепи первой сетки 20кОм. Эффективное переменное напряжение на первой сетке 0,7В.

** При напряжении на аноде гетеродина 100В и напряжении на первой сетке 0.
