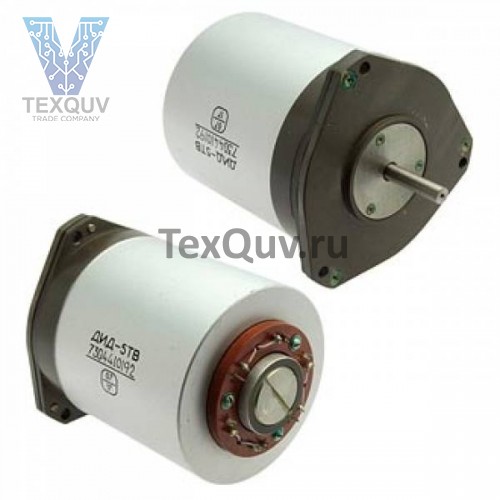

ДИД-5ТВ

ДИД-5ТВ асинхронный индукционный двухфазный двигатель малой мощности для систем автоматики.

Двигатели серии ДИД имеют полый немагнитный ротор.

Сдвиг фаз напряжения обмотки управления относительно напряжения обмотки возбуждения, равный 90°, осуществляется с помощью специальных схем независимо от нагрузки двигателя.

Соединение с нагрузкой осуществляется с помощью трибки ДИД-0.1, ДИД-0.5, ДИД-0.6 либо муфты или шестерни.

Не допускается непосредственное соединение вала с нагрузкой, создающей осевое усилие.

Крепление двигателей - фланцевое.

Режим работы - продолжительный (S1).

Напряжение питания обмоток возбуждения и управления 30 В, частота напряжения питания 400 Гц, двигателя ДИД-ТЧ - 1000 Гц.

Расшифровка условного обозначения:

ДИД-5ТВ

ДИД - двигатель индукционный двухфазный;

5 - число - максимальная мощность, Вт;

ТВ -  ТА - нагревостойкие, ТВ - нагревовлагостойкие, ТЧ - нагревостойкие на частоту напряжения питания 1000 Гц.

Условия эксплуатации электродвигателя ДИД-5ТВ:

Вибрационные нагрузки:

диапазон частот, Гц ...... 10-1000

ускорение, м/с2 ...... 75

Ударные нагрузки, м/с2 ...... 350
