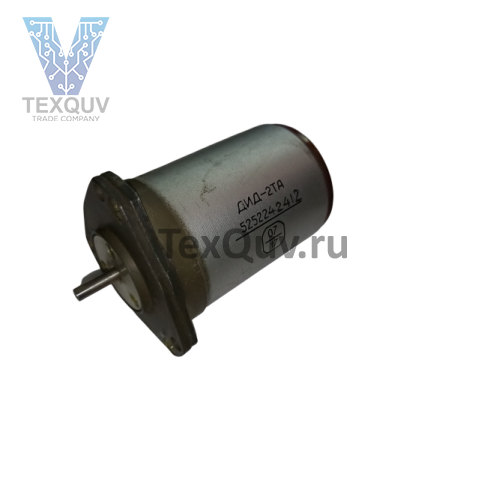

ДИД-2ТА

ДИД-2ТА асинхронный индукционный двухфазный двигатель малой мощности для систем автоматики.

Двигатели серии ДИД имеют полый немагнитный ротор.

Сдвиг фаз напряжения обмотки управления относительно напряжения обмотки возбуждения, равный 90°, осуществляется с помощью специальных схем независимо от нагрузки двигателя.

Соединение с нагрузкой осуществляется с помощью трибки ДИД-0.1, ДИД-0.5, ДИД-0.6 либо муфты или шестерни.

Не допускается непосредственное соединение вала с нагрузкой, создающей осевое усилие.

Крепление двигателей - фланцевое.

Режим работы - продолжительный (S1).

Напряжение питания обмоток возбуждения и управления 30 В, частота напряжения питания 400 Гц, двигателя ДИД-ТЧ - 1000 Гц.

Расшифровка условного обозначения:

ДИД-2ТА

ДИД - двигатель индукционный двухфазный;

2 - число - максимальная мощность, Вт;

ТА -  ТА - нагревостойкие, ТВ - нагревовлагостойкие, ТЧ - нагревостойкие на частоту напряжения питания 1000 Гц.

Технические характеристики электродвигателя ДИД-2ТА:

• Номинальная мощность, Вт ...... 2

• Частота вращения, об/мин ...... 18000

• Потребляемый ток, А ...... 0,4

• Коэффициент полезного действия, % ...... 20

• Масса, кг ...... 0,165

Условия эксплуатации электродвигателя :

• Вибрационные нагрузки:

    - диапазон частот, Гц ...... 10-1000

    - ускорение, м/с2 ...... 75

• Ударные нагрузки, м/с2 ...... 350

• Температура окружающей среды, °С ...... -60... +100

• Относительная влажность воздуха при температуре 30°С, % ...... 98

• Гарантийная наработка, ч ...... 2200
