АРТИКУЛ: 0013333

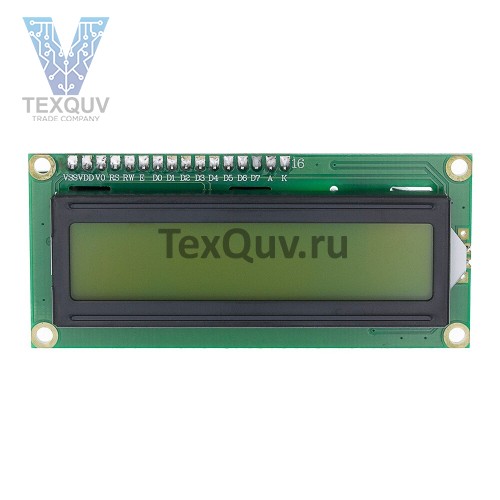

LCD1602 Символьный дисплей 16x2 Зеленый с выводами
Нет в наличии
500.00 ₽
Цена с учетом НДС
Быстрая доставка
Описание
| Рабочее напряжение: | 5V DC |
| Тип: | текстовый |
| Количество символов: | 2 строки по 16 символов |
| Цвет: | Серый шрифт на чёрном фоне |
| Цвет подсветки: | зелёный |
| Габариты: | 80x36x14 мм |
| Область вывода: | 56x11 мм |
| Интерфейс: | HD44780 совместимый |
Схема подключения:
| № контакта | Наименование | Как подключать |
| 1 | VSS | GND |
| 2 | VDD | +5V |
| 3 | V0 | Контраст - на средний вывод потенциометра |
| 4 | RS (Register select) | D7 Arduino |
| 5 | R/W (Read or write) | GND |
| 6 | E (Enable signal) | D6 Arduino |
| 7 - 14 | D0-D7 | D0-D3 - не подключены; D4-D7 - подключены к контактам D5-D2 Ардуино |
| 15 | A | Анод подсветки, подключается к +5В |
| 16 | K | Катод подсветки, подключается к земле через резистор 220Ом |
