Стабилитроны КС407А кремниевые, планарные, средней мощности.
Предназначены для стабилизации номинального напряжения 3,3 В в диапазоне токов стабилизации 1...100 мА.
Используются для работы в электронной аппаратуре общего назначения.

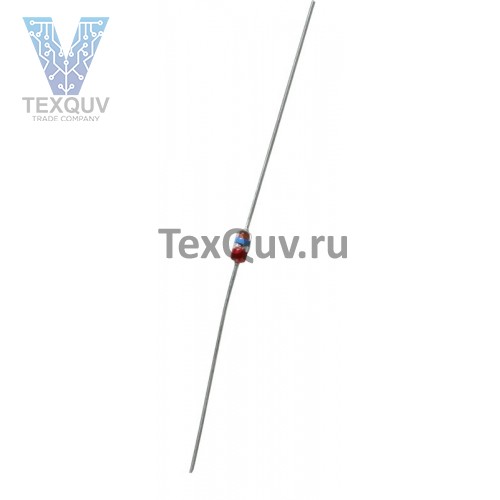

Выпускаются в стеклянных корпусах с гибкими разнонаправленными выводами.
Для обозначения типа и полярности используется условная маркировка цветным кодом - фоновая средняя полоса черного цвета, красная кольцевая полоса со стороны катодного вывода и цветная полоса со стороны анодного вывода:
   - для КС407А - голубая,
   - для КС407Б - оранжевая,
   - для КС407В - желтая,
   - для КС407Г- зеленая,
   - для КС407Д- серая.
масса не более 0,3 г.

Основные технические параметры стабилитрона КС407А:
• Номинальное напряжение стабилизации: 3,3 В при Iст 20 мА;
• Разброс напряжения стабилизации: 3,1... 3,5 В;
• Дифференциальное сопротивление стабилитрона: 28 Ом при Iст 20 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 100 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,5 Вт;
• Рабочий интервал температуры окружающей среды: -40... +85 °С
