Стабилитроны КС168А кремниевые, диффузионно-сплавные, малой мощности.
Предназначены для стабилизации номинального напряжения 6,8 В в диапазоне токов стабилизации 3...45 мА.

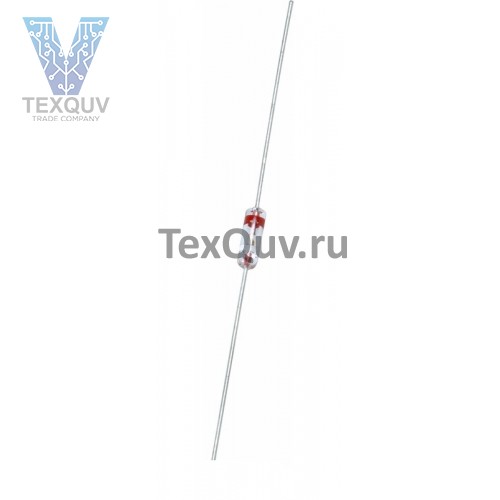

Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности стабилитрона используется условная маркировка.
Цвет кольцевой полосы со стороны анодного вывода - белый, а со стороны катодного вывода:
  - для КС133А - голубой,
  - для КС139А - зеленый,
  - для КС147А - синий,
  - для КС156А - оранжевый,
  - для КС168А - красный.

Основные технические параметры стабилитрона КС168А:
• Номинальное напряжение стабилизации: 6,8 В при Iст 10 мА;
• Температурный коэффициент напряжения стабилизации: ±0,06 %/°С;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 28 Ом при Iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 45 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
